煤礦井下通信抗變頻器噪聲干擾的具體應用方案
一． 變頻器作為一種重要的電力控制設備在煤礦井下的應用已日漸廣泛，其對煤礦井下通信設備的噪聲干擾問題也日漸突現，有的變頻器電磁雜波干擾已嚴重影響煤礦地面調度員與井下電話的正常通信聯絡和雙音頻的正常撥號。
二． 變頻器作為一個大功率電子設備，其工作過程中會產生較強的有害電磁輻射，這些電磁輻射包括高頻噪聲、諧波和尖脈沖等，當變頻器的電磁輻射與煤礦井下通信設備或其他井下自動化設備或系統相互作用時，可能會引起電磁干擾。例如，變頻器的電磁輻射可能會干擾煤礦井下有線通信設備、無線通信設備、計算機通信系統、井下計量設備等的正常運行，導致它們的正常工作受到極大的影響。
三． 本文針對變頻器對煤礦井下有線通信信號傳輸的干擾作如下簡單描述以期起到拋磚引玉的作用
1．變頻器在工作時會產生有害的電磁波，這種強有害的電磁雜波對煤礦井下有線通信信號的傳輸主要表現為輻射和傳導兩種干擾形式。輻射干擾是指變頻器內部電路中的高頻通過空中輻射傳播，干擾井下的通信傳輸電纜和本安電話機等通信終端，特別是對有線通信傳輸電纜信號線干擾可能會對有線電話通信聯絡系統產生嚴重影響
2．變頻器需要從井下動力網獲取供電，但井下動力網本身存在著電壓和電流的波動、諧波等問題。這些電源干擾可能會通過變頻器進一步傳播，對其他通信設備產生干擾。例如，電壓波動可能導致其他設備的不穩定工作，而電流諧波可能引起動力電網負載不平衡和損壞。
3. 變頻器傳導干擾，是指變頻器內部電路中的高頻電流和電壓通過電纜、接插件等導體傳播，干擾巷道內的有線通信設備，影響煤礦井下通信設備的正常運行。
針對變頻器的有害電磁雜波干擾并嚴重影響煤礦井下電話通信的正常通話與雙音多頻的正確撥號狀況，本人通過現場勘察實施如下方案并在西南煤礦取得理想的實際效果。
四．具體措施方案如下：

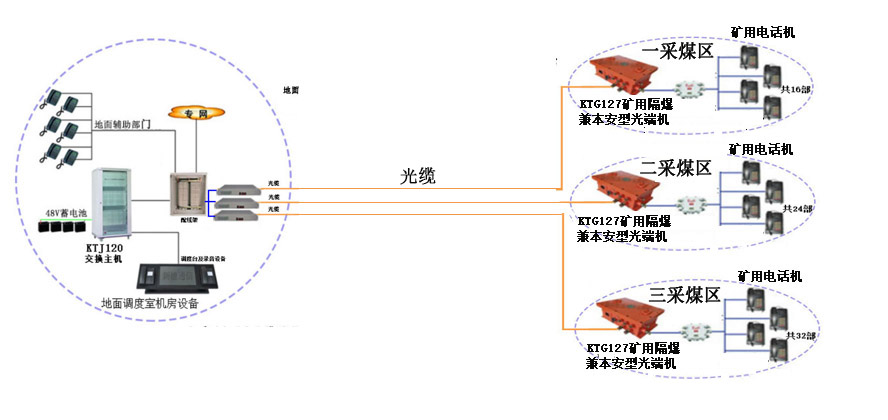

1. 將受變頻器產生的電磁輻射包括高頻噪聲、諧波和尖脈沖雜波干擾的井下通信傳輸電纜用光纜替代，光纜兩端增設礦用隔爆兼本安型光端機（電話信號專用光端機），因光信號只在光纖玻璃介質中傳輸，由于玻璃的折射率比空氣的大，所以信號波能夠在光纖內部不斷地反射和折射，在傳輸過程中基本上不會受變頻器有害電磁場的干擾，從而避免了通信信號傳輸過程中受變頻器所發出的強有害的電磁雜波的干擾而產生噪聲覆蓋。
2. 可靠良好的接地，由于變頻器系統中存在較大的功率變化，其電源和地線之間的電位差也會發生變化。這種變化可能會導致設備地線上產生高頻噪聲和電位差，從而影響與地線連接的其他通信設備。地線干擾通常表現為產生噪音、產生雜散信號或電流回路的故障，故此應對礦用通信光纜及電纜采用單獨的符合標準的屏蔽接地，礦用鎧裝光纜及電纜其本身的外包屏蔽層也能夠起到一定的干擾保護作用，從而減少對其本身的變頻電磁干擾。
3. 礦用通信光纜及通信電纜的合理布線
礦用隔爆兼本安型光端機的電源線和本安信號線應盡量遠離變頻器的輸入、輸出線；其他設備的電源線和信號線應避免和變頻器的輸入、輸出線平行以防變頻電磁干擾。
綜上所述，煤礦井下變頻器強有害的電磁雜波的波型及頻率的分布因數是復雜多樣的，因此在煤礦井下通信抗變頻器有害電磁雜波干擾時，要視煤礦井下現場情況而定，具體環境采用具體方案以解決煤礦井下通信信號受變頻高頻噪聲、諧波和尖脈沖的干擾。
|
